CNC机加工机器人零件与关节：降低成本和废品率的DFM设计准则——来自精密零件供应商的实战经验

如果您正在设计机器人关节装配体并委外进行CNC加工，您很可能遭遇过以下问题之一：报价比预期高出40%、首件样品尺寸检测不合格，或者打样周期严重拖延。几乎每一个痛点，根源都指向同一个地方——在第一片切屑落下之前，设计阶段就埋下了隐患。

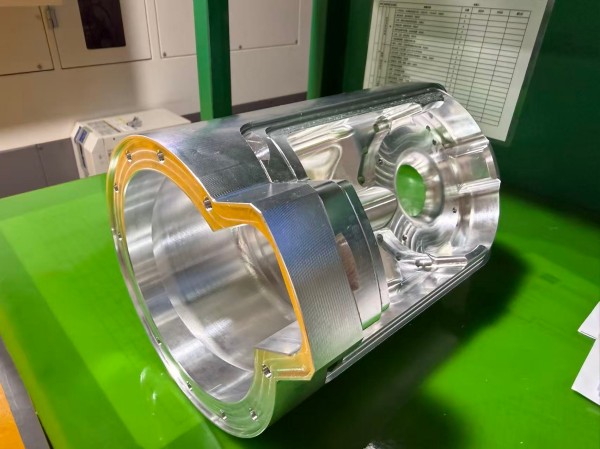

在深圳一鑫精密，我们每天加工各类机器人零件：腕部壳体、肩关节法兰、谐波减速器适配器、编码器安装座、手指连杆等。每年我们处理数百份CAD文件，能顺利过机的图纸与那些引发三轮设计复审（DFR）的图纸之间的差距，几乎总是源于同一份可避免的错误清单。本文将这些问题一一说透——让您的下一个机器人关节一次交检合格。

为什么DFM对机器人关节的重要性远超其他零件？

机器人关节是CNC加工车间所能见到的要求最严苛的零件之一。它们集紧公差（通常IT6级或更高）、复杂几何形状（复合孔、断续表面、薄筋板）与高功能后果于一身——手术机器人臂上一个10μm的跳动量偏差不是外观缺陷，而是患者安全问题。

与此同时，机器人关节的生产量并不大。多数开发阶段项目每批仅加工5至50件，这意味着单件换型成本高、夹具摊销空间有限，必须一次首件成功——而不是经历六轮迭代学习。

DFM（面向制造的设计）正是连接工程意图与制造现实的桥梁。正确运用DFM不会妥协您的设计，而是以更低的成本、更高的可靠性去实现它。

CNC机器人关节设计中最常见的8类高代价DFM错误

1. 薄壁与严公差并存

铝件壁厚低于1.5mm（钢件低于1.0mm）时，在切削力作用下会发生偏斜变形。如果您同时对该特征标注了直线度或平面度公差，等于要求机床保持一个工件在切削中根本无法维持的几何形状。经验法则： 壁厚至少应为该表面最严公差的3倍。

2. 无法用标准刀具到达的盲孔

盲孔本身没有问题。但长径比（L/D）超过5:1的盲孔——尤其是硬质合金件——需要特殊加长刀具、更慢的进给速度和更多的装夹次数。对于谐波减速器输入孔或轴承座孔，设计时请尽量压缩L/D比，并明确标注孔深。未定义盲孔深度是导致重新报价最常见的原因之一。

3. 需要多次装夹才能到达的公差特征

如果关节壳体一侧的孔与对面的沉孔必须保持10μm以内的同轴度，该零件就需要精密翻面定位操作。这完全可以实现——但前提是基准体系能够支撑。请有意识地设计基准方案：采用单一主基准（通常是主轴承孔），所有其他关键特征都参照它标注。基准链清晰，机加工人员才能一次装夹打透所有尺寸。

4. 内部尖角

内部尖角（0mm圆角）只能通过电火花或磨削实现，旋转刀具无法做到。CNC铣削件的所有内角都需要至少等于最小适用立铣刀半径的圆角。结构关节通常接受R0.5mm或R1.0mm；对于应力敏感区域，更大的圆角反而能改善疲劳寿命。请在模型和图纸中明确标注内角圆角值，不要留空。

5. 多件装配中的公差叠加

一个机器人腕部装配体可能包括壳体、交叉滚子轴承、谐波减速器柔轮杯、输出法兰和力矩传感器。如果每个配合面都有独立的位置公差，且未经过公差链分析，最终结果将是：各件单独过检，装配后整体超差。图纸发布前，请务必进行基本的一维公差叠加分析。

6. 表面粗糙度要求过严或未标注

Ra 0.4μm（N5级）听起来保守，但其加工成本是Ra 1.6μm（N7级）的2至4倍，需要额外的磨削或超精加工工序。对于机器人关节上大多数非密封、非滑动的表面，Ra 1.6μm完全够用。反过来，如果轴承座未标注表面粗糙度，您可能收到Ra 3.2μm的零件——这会导致轴承过早失效。重要的地方明确标注，无关紧要的地方写通用注释即可。

7. 材料标注模糊或不可获取

"铝材"不是材料规格，"6061-T6"才是。对于需要阳极氧化的机器人关节，6061-T6与7075-T6表现差异显著——7075强度更高，但阳极氧化均匀性差，且在III型工艺中易发生氢脆。对于钛合金关节，请明确牌号（结构件标准用Gr.5 / Ti-6Al-4V；医疗生物相容性用Gr.2）。材料标注含糊会导致您未审批的替代采购。

8. GD&T缺失或表达模糊

仅靠直径公差无法控制轴承孔的形状，还需要圆柱度（或圆度加直线度）。没有指定基准参考框架的位置度标注无法验证——不同检验员的测量结果会相互矛盾。请按ASME Y14.5或ISO 1101规范使用GD&T，每个特征都参照基准标注，并确保公差值在给定特征尺寸、位置和现有测量设备条件下可达。

CNC机器人关节材料选型速查表

深圳一鑫精密如何支持您的机器人关节项目

深圳一鑫精密是一家专注于机器人、自动化、医疗器械和航空航天精密零件CNC加工的深圳制造商。以下是我们在机器人关节加工方面的核心优势：

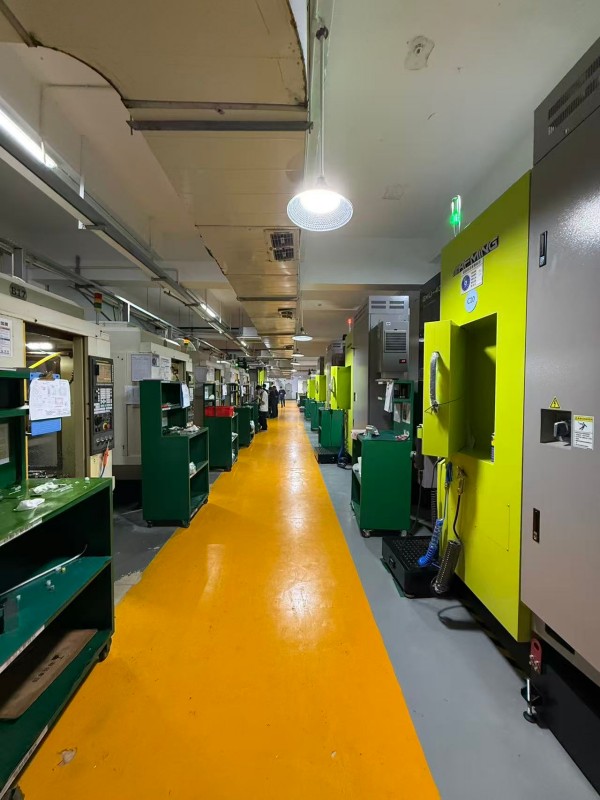

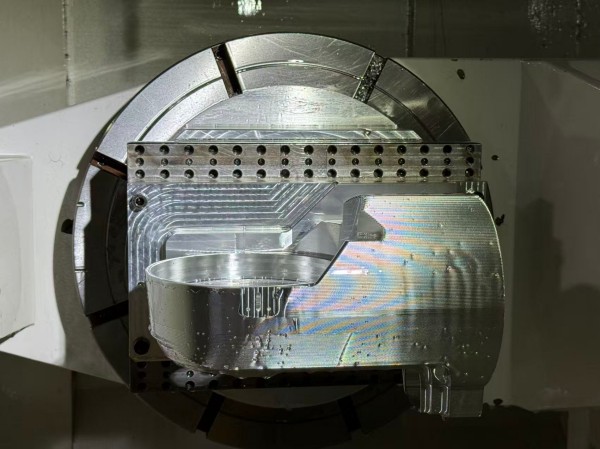

五轴联动加工能力。 我们的发那科与马扎克五轴加工中心可在一次装夹中完成复合关节几何形状的加工，包括谐波减速器壳体、腕部转轴块和多孔编码器安装座。单次装夹消除了重新定位误差，是实现10μm以下同轴度规格最有效的手段。

关键部位亚5μm能力。 对于轴承座、谐波减速器柔轮配合面和交叉滚子轴承内圈，我们通过过程内硬车和精密镗孔，常规实现孔圆度低于3μm、表面粗糙度Ra 0.4μm。

报价即附DFM审查。 您发来文件，我们工程团队在报价前先做审查。如果我们发现不必要推高成本或存在检验风险的特征，我们会在您确认前告知您——并给出具体的替代建议。首件交付，不出意外。

认证级检测。 每批机器人关节出货前，均在我们的海克斯康三坐标测量机上按客户图纸GD&T逐项验证，检测报告以PDF和CSV格式提供。协作机器人和医疗应用可提供100%全检及完整材料追溯，附原厂质保书。

原型到量产全程支持。 我们承接1件（原型）至5000件以上（量产）的订单。机器人关节原型标准交期为7至12个工作日；已建夹具的量产件通常在15至20个工作日内交货。

结语

CNC加工机器人关节本身并不复杂，但它要求设计团队具备许多人低估了的DFM纪律性。公差严、几何复杂、功能后果真实。上述八条准则覆盖了我们在来图文件中所见问题的绝大多数。在您下一次设计评审中应用它们，首件通过率将大幅提升。
