CNC 加工质量控制：一份实用的检测指南

一个零件看着再完美，也可能根本不对。孔径差了千分之几、螺纹拧不进去、或者孔位偏了一点，装配时就可能合不上，或者后期在负载下直接失效。对采购和技术把关的人来说，搞清楚工厂到底怎么检验，能帮你挑到更靠谱的供应商，也少花冤枉钱返工。

这篇指南从头到尾过一遍：一家像样的机加工厂是怎么做质量控制的，从第一张图纸评审，到最后那份检测报告。

质量控制到底管什么

多数人以为 QC 就是量量成品。其实远不止。一套真正的质量体系，在切第一刀之前就开始了，零件发出去之后还在延续：

• 报价前先审图纸和规格

• 核对原材料

• 规划工艺、验证机床调试

• 做首件检验（FAI）

• 加工过程中量尺寸

• 成品检验并记录

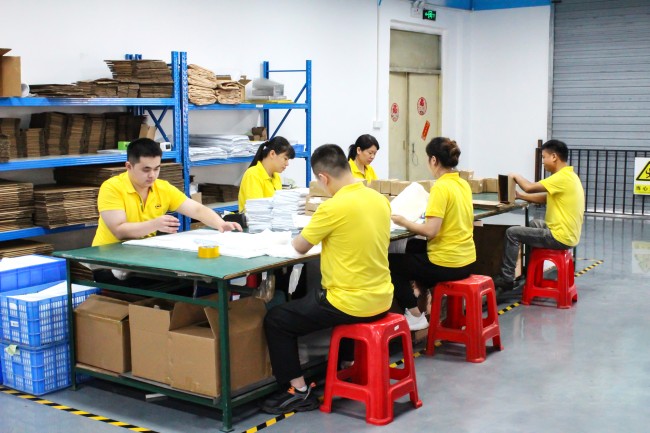

• 管控包装和可追溯性

• 根治问题，而不只是挑出次品

重点不是最后把好坏零件分开。而是在整批都飘出公差之前，早点抓住变异。

为什么重要

紧公差、薄壁、深孔、精密螺纹，在医疗、机器人、航空、汽车、光学、半导体这些行业里到处都是。一旦控制不到位，常见的毛病就来了：孔位歪了、同心度差、划伤、螺纹废了、零件变形、出现毛刺，甚至整批材料用错。一批出问题，意味着交期延误、报废，有时候还有你不愿去想的安全隐患。

1. 图纸评审与 DFM

质量活儿是从图纸开始的，不是从机床。下刀之前，工厂应该先把你的 2D 图纸和 3D 模型读透，再核一遍公差、材料、表面处理和备注是否合理。

做 DFM（可制造性设计）评审时，工程师会问些实在的问题：

• 这些公差我们真能稳住吗？

• 哪些尺寸是真的决定功能的？

• 有没有公差定得比实际需要的还紧？

• 刀具够得着内部特征吗？

• 薄壁会不会加工时变形？

• 基准（datum）标得清楚吗？

• 后处理会不会改变最终尺寸？

• 关键特征我们量得了吗？

图纸有歧义，就在投产前说清楚。不然你和工厂会按两种不同的理解，做成同一个零件。

2. 来料检验

零件加工得再漂亮，如果用错合金，也是废的。在门口把材料查清楚，是杠杆最高的一道工序。

一般会查这些：

• 牌号和规格

• 化学成分与机械性能

• 尺寸和表面状态

• 热处理状态

• 炉号或批号

• 供应商证书

像样的工厂会把材料分开存放、贴好标签，避免牌号混了。关键件还会用 XRF（X 射线荧光）确认合金成分——钛、不锈钢、铝、镍这些，看着都是灰扑扑的金属，性能却天差地别，这时候就有用了。

3. 首件检验（FAI）

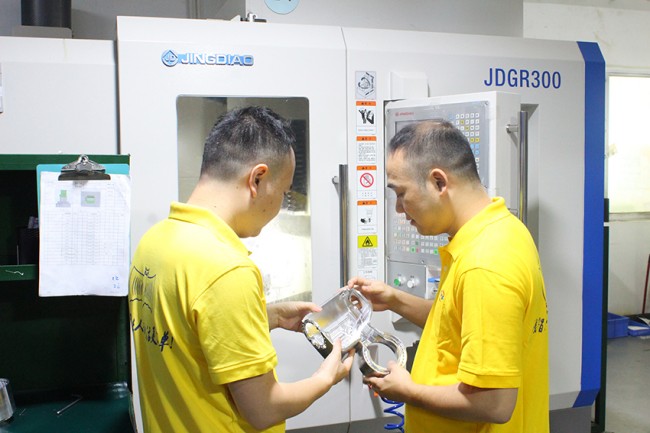

FAI 是在你决定大批量跑之前，先把线下来的第一件查一遍。它要证明：机床、夹具、刀具、程序和检验方法，能做出合格的零件。

一次正经的首件检验，图纸上的东西都要覆盖：外形尺寸、关键直径和深度、孔位、螺纹、形位公差、表面粗糙度、外观，以及材料和表面处理的标注。首件不合格，你就调刀补、调夹具，再试一次——代价很小——而不是等到第 500 件才发现同样的缺陷。

原型、新设计、五轴件，以及任何紧公差的活儿，首件检验尤其关键。

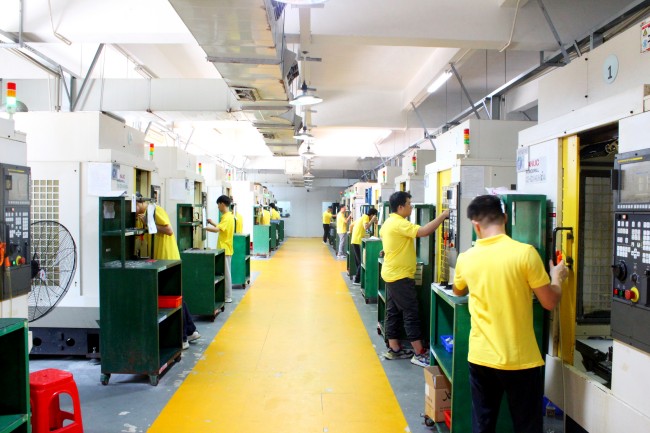

4. 过程控制

等到最后才量，纯属给自己找麻烦。过程检验让操作员在还能补救的时候，就把漂移抓住。

常盯的有这些：刀具磨损、基准漂移、关键直径、壁厚、平面度、表面质量、夹具松动，还有温度变化带来的尺寸浮动。某尺寸开始朝极限走，你在出废品之前把刀补挪一下就行。

检查频率看零件。关键特征可能每件都量，稳定的非关键特征按批准的抽样方案来。长批量会用 SPC（统计过程控制）盯趋势，在尺寸破限之前就报警。

5. 终检

终检是在发货前确认零件符合图纸、订单和所有质量要求。检验计划要写清：量什么、用什么量、多久量一次、合格判据、谁负责，以及附什么报告。

关键尺寸，可以在「气泡图」上给每个特征编个号，再和实测结果对应上。这样你手里就有一份干净的记录：查了什么、过没过。

检测工具

没有哪个工具能通吃所有特征。方法是跟着尺寸走的。

卡尺与千分尺。 卡尺量外形、内孔、台阶和深度很快，但紧公差它精度不够。千分尺在外径、厚度、轴类上更准；内径千分尺能探到内部尺寸。选量具时，量程和分辨率要匹配公差。

高度规配大理石平台。 高度规架在大理石平台上，能量高度、台阶、孔位和相对位置，也能辅助查平面度、平行度和垂直度。平台就是那个稳定的基准面。

内径规与针规。 内径规能发现孔里的锥度和不圆度。针规是快的「通止」法：通规能进、止规进不去。批量里反复查同一个孔径时很省事。

螺纹规。 螺纹不能靠眼睛信。塞规查内螺纹，环规查外螺纹。通止规确认尺寸和配合；光学手段则能抓到牙顶损伤或牙型问题。

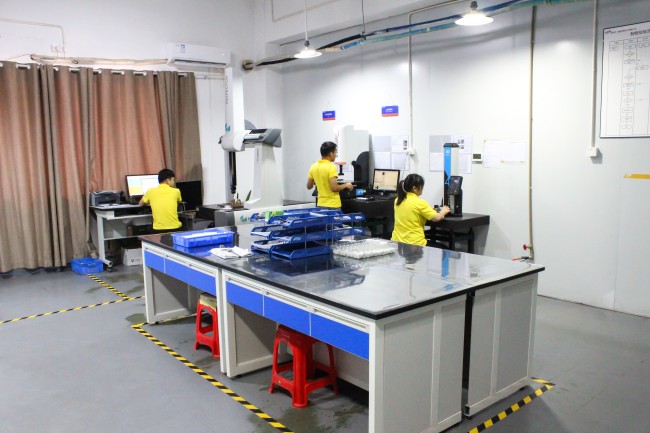

三坐标测量机（CMM）。 这是重武器。探头或光学传感器抓精确的坐标点，报出真位置度、平面度、直线度、圆度、圆柱度、平行度、垂直度、倾斜度、同轴度，还有复杂轮廓。遇到几何刁钻、多基准体系，或者手够不着的紧位置度，它才显出价值。

光学测量系统。 影像仪和光学投影仪，能在不施加压力的情况下量细小、脆弱或易变形的特征——小孔、窄槽、轮廓、边距、角度、圆角、薄壁件、软塑料。物理探头够不到的地方，它顶上。

表面粗糙度。 表面质量影响密封、摩擦、疲劳寿命、镀层附着和外观。粗糙度仪给你 Ra、Rz。看着光滑的面，照样可能不达粗糙度要求，所以表面功能重要时就得实测。

目视检验。 仪器再全，零件还是得用眼睛看。毛刺、划痕、凹坑、裂纹、振纹、氧化、污染、镀层斑驳、阳极氧化不均、锐边、包装损伤，这些用眼最直观。灯光、角度和判定标准要保持一致，免得判定全凭运气。

让测量说得准

仪器准不准，看你怎么保养。按期校准，把状态标清楚。除此之外，还要盯温度、湿度、零件上的油污、操作手法、测量力、摆放、分辨率，还有夹具稳不稳。精密件先放到室温再量——刚下机床的零件还是热的，冷却会收缩，会把你的量具骗了。

零件不合格时

不合格件要打标、隔离，别流到下一道。然后问自己：哪项要求没满足？多少件有风险？根因是什么？能不能安全返工？怎么防止再发生？5 Why、因果图这类工具，能帮你判断故障来自刀具、程序、夹具、材料、检验还是操作。治的是流程，不是那堆废品。

怎么挑供应商

别只冲低价下单。订货前先问：

• 他们审图纸、做 DFM 吗？

• 来料检验和可追溯做吗？

• 肯做 FAI 吗？

• 用什么测量设备？

• 真能检 GD&T 吗？

• 量具校准吗？

• 能给材料证书和检测报告吗？

• 不合格件怎么管控？

• 拿了哪些质量体系认证？

• 从原型到量产能保持一致吗？

懂自己流程的工厂，会讲得明明白白，你要记录也给得痛快。

关于一鑫精密（Yixin Precision）

一鑫精密 2004 年起就在深圳开 CNC 厂，给海外 B2B 客户做金属和塑料定制件。铣削、车削、五轴、EDM 和线切割、钣金、表面处理、装配，都在一个厂里完成——一个零件从原料到阳极氧化装箱，不用换手。他们拿了 ISO 9001、ISO 13485、IATF 16949，覆盖通用制造，以及医疗和汽车领域。对采购方来说，实在的好处是少换手：一家厂把 DFM、加工、后处理、检验、发货都包了（国际物流走 DHL）。要是拿他们跟别家比，上面那节的问题就是该问的。

结语

好的 CNC 质量，不是最后硬贴上去的。它来自认真读图、确认材料、用靠谱的人和校准过的量具跑稳流程，以及留下真实的检验记录。搞懂上面这些方法，你就能问供应商更好的问题，定出真正贴合零件的检测要求。

遇到紧公差、复杂几何，或者实在的 GD&T 和表面要求，早点把工厂拉进来。好的制造商会帮你把设计化简，并在开跑前就建好一份能把问题提前抓出来的检验方案——这比事后才发现强多了。
