半导体行业CNC加工：芯片制造精密零部件完全指南

半导体行业运行在人类工程能力的前沿。当晶体管节点缩小至个位数纳米级、晶圆直径向450mm推进时，制造链中的每一个零部件都必须满足极其严格的规格要求。在光洁无尘的洁净室和造价数十亿美元的光刻系统背后，是一层基础精密硬件——而半导体行业CNC加工正是这些硬件诞生的起点。

从晶圆搬运组件到真空腔体内部件，CNC加工的零件构成了半导体制造设备的结构骨架。本文将深入探讨CNC加工在半导体制造中的关键作用、涉及的材料与公差要求，以及如何为最严苛的应用场景选择合适的加工合作伙伴。

为什么CNC加工对半导体制造至关重要

半导体制造设备——包括光刻机、刻蚀系统、CVD/PVD反应腔、离子注入机和晶圆探针台——依赖数以千计的定制金属和陶瓷零部件。这些零件必须承受极端真空环境、抵抗腐蚀性工艺气体、在宽温度范围内保持尺寸稳定性，并且在运行过程中不产生微粒污染。

CNC加工是这些零部件的首选制造方法，因为它提供：

• 多轴精密加工能力，公差可控制在±0.005 mm（5微米）以内
• 材料适应性广，涵盖铝合金、不锈钢、钛合金及工程陶瓷
• 复杂几何形状加工，铸造或注塑无法实现的结构件
• 可重复一致性，这是大批量半导体设备生产的核心保障
• 表面光洁度可控，最低可达Ra 0.4 μm或更优，满足洁净室兼容要求

没有其他制造工艺能同时结合这种级别的精度、材料灵活性和可扩展性。随着全球半导体市场在AI、5G、电动汽车和《芯片法案》的推动下加速扩产，对高质量CNC加工半导体组件的需求也随之激增。

CNC加工生产的关键半导体零部件

CNC加工可生产种类繁多的关键半导体设备零件，最常见的包括：

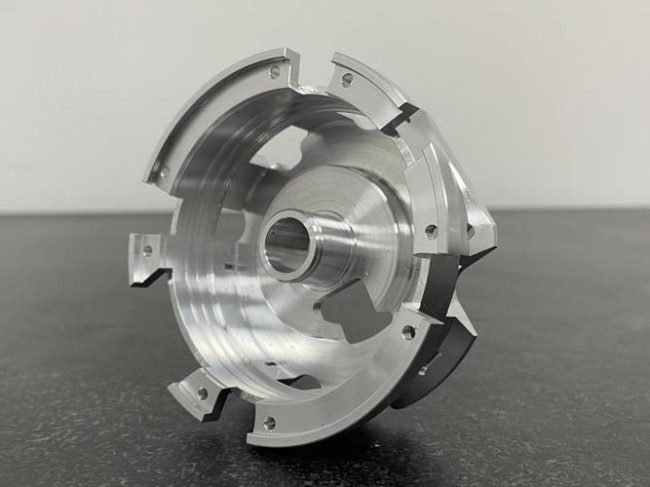

1. 晶圆搬运与传输组件 晶圆吸盘、末端执行器和机械手夹爪需要极其平整的配合面和精确的特征定位。即使微小的表面不规则也会损伤晶圆表面或引入污染。

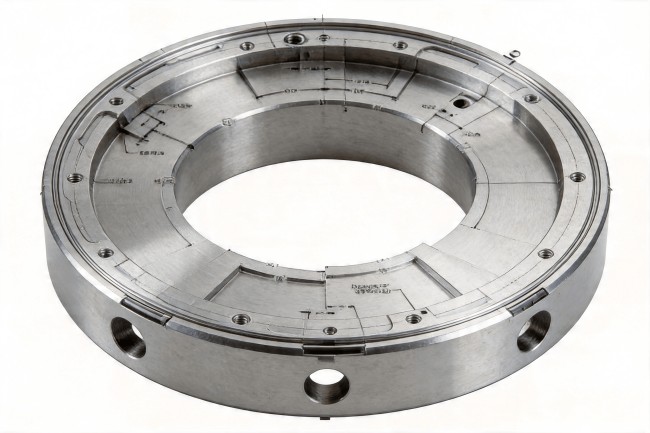

2. 真空腔体组件 腔壁、法兰和内部固定件必须在超高真空条件下保持气密封。这些零件要求严格的平面度公差和 specialized 表面处理，以防止放气。

3. 散热组件 冷板、散热器和热管理结构——通常由高纯度铝或铜加工而成——确保敏感半导体工艺设备的稳定工作温度。

4. 结构框架与安装支架 精密加工的框架提供刚性基础，使光学和机械系统在多年运行中保持微米级对准。

5. ESD敏感工装 装配和测试中使用的定制夹具和工具通常需要导电或耗散表面处理，CNC加工可通过阳极氧化或化学镀镍等后处理工艺满足这些要求。

半导体CNC加工中常用的材料

在半导体应用中，材料选择至关重要。错误的合金或纯度不足会引入污染、在真空中失效，或在腐蚀性工艺环境中退化。

加工这些材料——尤其是钛合金和陶瓷——需要专用刀具。加工高硬度陶瓷材料时，通常需要使用聚晶金刚石（PCD）或立方氮化硼（CBN）超硬切削刀具，以实现所需的精度和刀具寿命。

精密公差与表面光洁度要求

半导体设备组件要求的公差远超一般工业制造的标准。以下规格为典型要求：

实现这些公差不仅需要高精度机床。热管理至关重要——加工环境中即使1°C的温度波动也可能导致超出公差带的尺寸偏移。领先的CNC加工车间采用恒温设施、主轴主动冷却系统、在线探针检测和统计过程控制（SPC）来保持一致性。

质量标准与洁净室合规要求

半导体制造商对供应商提出了各行业中最为严格的资质认证要求。关键标准包括：

• ISO 9001 —— 基础质量管理体系认证
• ISO 14644-1 —— 洁净室分级（半导体零部件通常要求Class 5或更优）
• IATF 16949 —— 汽车级质量管理（越来越多地被半导体设备OEM采纳）
• ISO 13485 —— 医疗器械质量标准（适用于高可靠性半导体组件）

除认证之外，半导体供应商还必须证明其过程能力指数（Cpk ≥ 1.67，关键特征）、完整的材料可追溯性、按AS9102执行的首次检验（FAI）、以及量具重复性和再现性（Gage R&R）研究。用于洁净室环境的零件可能需要特殊的包装、操作规程，甚至现场洁净室装配能力。

如何选择半导体零部件CNC加工合作伙伴

为半导体应用选择CNC加工供应商时，评估标准远不止价格和交期。请考虑以下关键因素：

技术能力： 该车间是否在批量生产中保持±0.005 mm或更优的公差？他们是否有您应用所需特定材料的加工经验？

质量体系成熟度： 是否至少通过ISO 9001认证？是否执行FAI、SPC并保持完整的可追溯性？能否随每批出货提供三坐标测量（CMM）检验报告？

洁净室准备度： 能否满足包装和污染控制要求？是否了解加工液和去毛刺工艺带来的微粒产生风险？

沟通与响应速度： 半导体设备开发周期极快。您的供应商必须提供快速报价、DFM反馈和跨时区的工程技术支持。

可扩展性： 能否同时支持原型开发和量产？半导体设备项目通常需要数百或数千个相同的精密组件。

一鑫精密：半导体应用精密CNC加工

深圳市一鑫精密（YIXIN Precision, 良好的声誉。对于寻求可靠、认证供应商的半导体设备制造商，一鑫精密提供以下显著优势：

认证质量体系： 一鑫精密持有ISO 9001、ISO 13485和IATF 16949三项认证——这正是半导体应用所需的多标准质量框架。这些认证确保每个组件都在严格的过程控制和完整可追溯性下生产。

多轴CNC加工能力： 拥有3轴、4轴和5轴CNC加工中心，一鑫精密能够加工半导体设备设计中常见的复杂几何形状——从轮廓晶圆吸盘到多特征真空腔体内部件。

材料专业知识： 一鑫精密的加工经验涵盖铝合金（6061、7075）、不锈钢（304、316、17-4 PH）、钛合金和铜——这正是半导体硬件的核心材料组合。工程团队提供DFM反馈，在不牺牲功能要求的前提下优化可制造性。

全球供应经验： 服务于北美、加拿大、欧洲和澳洲客户，一鑫精密深谙国际半导体供应链对文档、沟通和物流的要求。快速报价、英文技术支持和ISO标准检验报告是标配。

从原型到量产的快速响应： 半导体设备开发需要快速迭代。一鑫精密以一致的质量支持从原型到量产的过渡，使设计团队能够在不更换供应商的情况下验证和扩大规模。

未来趋势：CNC加工与半导体技术路线图

随着半导体行业向2nm节点及更先进工艺推进，对CNC加工组件的要求将更加严苛。新兴趋势包括：

• 先进陶瓷加工，用于下一代绝缘和结构组件
• 微加工能力，用于MEMS和传感器应用，特征尺寸可小至25 μm
• 增材混合制造，将3D打印与CNC精加工结合，用于冷却组件中复杂内部通道几何形状
• 增强型表面工程，包括超精密精加工和面向极端性能应用的特种涂层

今天就在这些能力上投入的供应商，将能够支撑下一波半导体设备创新。

结论

半导体行业CNC加工绝不仅仅是将金属切削到指定尺寸——它关乎交付能在地球上最苛刻环境中可靠运行的零部件。从晶圆搬运到真空腔体再到热管理系统，每一个加工零件都服务于最终目标：助力生产更小、更快、更强大的半导体器件。

选择合适的CNC加工合作伙伴，意味着找到一个理解半导体要求、维护认证质量体系、并能大规模交付一致精密度的供应商。凭借ISO 9001、ISO 13485和IATF 16949认证、多轴加工能力和经过验证的全球供应经验，一鑫精密已准备好支持您的半导体制造需求——从首个原型到全面量产。

立即联系一鑫精密，访问加工需求并获取报价。
